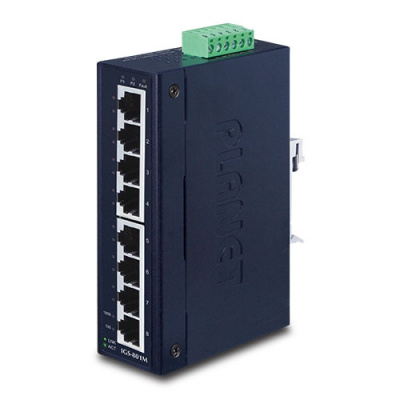

Промышленный коммутатор PLANET IGS-801M 8-портовый управляемый

Версия оборудования

2

Медные порты

8 портов 10/100 / 1000BASE-T RJ45 с авто-MDI / MDI-X

Кнопка сброса

<5 секунд: перезагрузка системы
> 5 секунд: заводские настройки

Коннектор

Съемная 6-контактная клеммная колодка для входа питания
Pin 1/2 для Power 1;
Контакт 3/4 для сигнализации неисправности;
Контакт 5/6 для Power 2

Тревога

Один релейный выход для сбоя питания.
Способность выдерживать ток реле сигнализации: 1 А при 24 В постоянного тока

Размеры (Ш x Г x В)

135 x 87 x 32 мм,
высота 1U

Масса

472 г

Требования к питанию

От 12 до 48 В постоянного тока
24 В переменного тока

Потребляемая мощность / рассеиваемая мощность

4,5 Вт / 15 БТЕ (система включена)
10 Вт / 34 БТЕ (полная загрузка)

Защита от электростатического разряда

6 кВ постоянного тока

Вложение

Металлический корпус IP30

Установка

Комплект для DIN-рейки и комплект для настенного монтажа

ВЕЛ

Система:
Power 1, Power 2,

Порты аварийной сигнализации :
10/100 Link / Act
1000 Link / Act

Переключение

Архитектура коммутатора

Магазин и вперед

Коммутационная матрица

16 Гбит / с / без блокировки

Пропускная способность коммутатора @ 64 байта

11,9 млн пакетов в секунду

Таблица адресов

8K записей

Общий буфер данных

4,1 мегабит

Управление потоком

Кадр паузы IEEE 802.3x для полнодуплексного режима
Обратное давление для полудуплекса

Jumbo Frame

10 Кбайт

Функции уровня 2

Зеркалирование портов

TX / RX / оба монитора Many-to-1

VLAN

802.1Q на основе тегов VLAN
До 256 групп VLAN, из 4094 идентификаторов VLAN
Туннелирование 802.1ad Q-in-Q
Голосовой
протокол VLAN VLAN
Частная VLAN (защищенный порт)
GVRP

Link Aggregation

IEEE 802.3ad LACP и статическая магистраль
Поддерживает 8 групп магистралей с 8 портами на каждую магистраль

Протокол связующего дерева

STP, протокол связующего дерева IEEE 802.1D
RSTP, протокол быстрого связующего дерева
IEEE 802.1w MSTP, протокол множественного связующего дерева IEEE 802.1s

IGMP Snooping

IGMP (v2 / v3) snooping
IGMP querier
До 256 групп многоадресной рассылки

MLD Snooping

MLD (v1 / v2) Snooping,
до 256 групп многоадресной рассылки

QoS

8 сопоставлений идентификаторов с очередями с 8 уровнями приоритета
- Номер порта
- Приоритет 802.1p
- Тег 802.1Q VLAN
- Поле DSCP в IP-пакете На

основе классификации трафика, строгого приоритета и WRR

Звенеть

Поддерживает ERPS и соответствует ITU-T G.8032

Функции безопасности

Список контроля доступа

IPv4 / IPv6 ACL на основе IP / ACL на основе MAC

Безопасность порта

IEEE 802.1X - аутентификация на основе портов
Встроенный клиент RADIUS для взаимодействия с сервером
RADIUS RADIUS / TACACS + аутентификация доступа пользователей

Безопасность MAC

Привязка порта IP-MAC
MAC-фильтр
Статический MAC-адрес

Усиленная безопасность

DHCP Snooping и DHCP Option82
STP Защита BPDU, фильтрация BPDU и пересылка BPDU
Предотвращение DoS-атак
Проверка ARP
Защита источника IP

Функции управления

Базовые интерфейсы управления

Веб-браузер
Telnet
SNMP v1, v2c

Безопасные интерфейсы управления

SSHv2,
TLS v1.2,
SNMP v3

Управление системой

Обновление прошивки по протоколу HTTP / TFTP через сеть Ethernet
Протокол LLDP
SNTP
PLANET Smart Discovery Utility
PLANET NMS System / CloudViewer

Управление событиями

Удаленный / локальный
системный журнал

SNMP MIB

RFC 1213 MIB-II
RFC 1215 Общие прерывания
RFC 1493 MIB моста
RFC 2674 Расширения MIB моста
RFC 2737 Entity MIB (версия 2)
RFC 2819 RMON (1, 2, 3, 9)
RFC 2863 MIB группы интерфейсов
RFC 3635 MIB, подобной Ethernet

Соответствие стандартам

Соответствие нормативным требованиям

FCC, часть 15, класс A, CE

Тестирование стабильности

IEC60068-2-32 (свободное падение)
IEC60068-2-27 (удар)
IEC60068-2-6 (вибрация)

Соответствие стандартам

IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab Gigabit 1000BASE-T
IEEE 802.3x управление потоком и обратное давление
Магистраль порта IEEE 802.3ad с LACP
Протокол связующего дерева IEEE 802.1D
IEEE 802.1w Протокол быстрого связующего дерева
IEEE 802.1s Несколько Протокол связующего дерева
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3az Energy Efficient Ethernet (EEE)
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP версии 1
RFC 2236 IGMP версии 2
RFC 3376 IGMP версии 3
RFC 2710 MLD версия 1
RFC 3810 MLD версия 2
ITU G.8032 Кольцо ERPS
