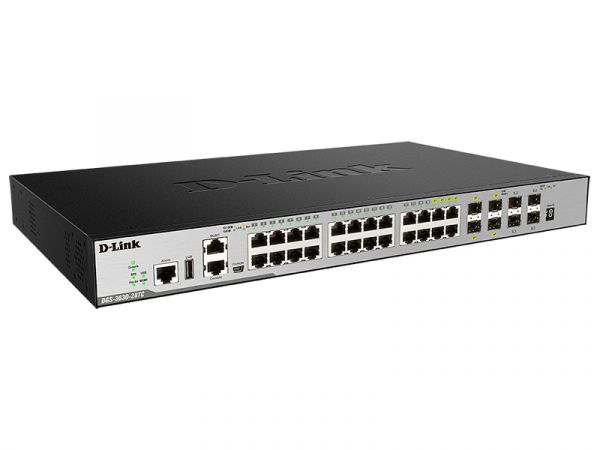

Управляемый стекируемый коммутатор D-Link DGS-3630-28TC/A2ASI 3 уровня с 20 портами 10/100/1000Base-T, 4 комбо‑портами 100/1000Base-T/SFP и 4 портами 10GBase-X SFP+ и программным обеспечением Standard Image (SI)

Стекирование

• Физическое стекирование
   - Полоса пропускания: до 80 Гбит/с
   - До 9 устройств  в стеке
   - Кольцевая/линейная топология

• Виртуальное стекирование
   - D-Link Single IP Management
   - До 32 устройств в виртуальном стеке
   - Полоса пропускания: до 20 Гбит/с

Функции 2 уровня

• Таблица MAC-адресов: до 68K записей2
• Управление потоком
   - 802.3x в режиме полного дуплекса
   - Предотвращение блокировок HOL

• Spanning Tree Protocol
   - 802.1D STP
   - 802.1w RSTP
   - 802.1s MSTP
   - Root Guard (Restriction)
   - Loop Guard

• Link Aggregation
   - 802.1AX
   - 802.3ad
   - Макс. 32 группы на устройство/8 портов на группу

• ERPS (Ethernet Ring Protection Switching) version 2
• Зеркалирование портов
   - One-to-One
   - Many-to-One
   - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях
   - Поддержка 4 групп зеркалирования

• Зеркалирование потоков
   - Поддержка зеркалирования для входящего трафика

• Зеркалирование VLAN
• RSPAN
• L2 Protocol Tunneling (L2PT)
• Multi-Chassis Link Aggregation Group (MLAG)3

VLAN

• 802.1Q
• 802.1v VLAN на основе протоколов
• Double VLAN (Q-in-Q)
   - Q-in-Q на основе портов
   - Selective Q-in-Q

• VLAN на основе портов
• VLAN на основе MAC-адресов
• VLAN на основе подсетей
• Private VLAN
• Группы VLAN
   - Макс. 4K VLAN-групп
   - Макс. VID: 4094

• ISM VLAN для IPv4/IPv6 (Multicast VLAN)
• Voice VLAN
• Auto Surveillance VLAN
• VLAN Trunking
• GVRP: до 4K динамических VLAN-групп
• Asymmetric VLAN

Многоадресная рассылка 2 уровня

• MLD Snooping
   - MLD v1/v2
   - Поддержка до 4K групп2
   - MLD Snooping Fast Leave на основе узла
   - Поддержка 64 статических многоадресных групп
   - MLD Snooping Querier
   - MLD Snooping на VLAN
   - MLD Proxy Reporting

• IGMP Snooping
   - IGMP v1/v2/v3
   - Поддержка до 8K групп2
   - Поддержка 64 статических многоадресных групп
   - IGMP Snooping на VLAN
   - IGMP Snooping Querier
   - IGMP Snooping Fast Leave на основе узла

• PIM Snooping

Функции 3 уровня

• IPv4 ARP/IPv6 ND: поддержка до 32K/16K2
   - 512 статических записей ARP

• Gratuitous ARP
• Интерфейс IP
   - Поддержка 256 интерфейсов

• Интерфейс Loopback
• Proxy ARP
   - Поддержка Local ARP Proxy

• Туннелирование IPv6
   - Статическое
   - ISATAP
   - GRE
   - 6to4

• VRRP v2/v3
• IP Helper

Маршрутизация 3 уровня

• Поддержка 16K аппаратных записей маршрутизации по IPv4/IPv6
   - 1 запись на каждый маршрут IPv4
   - 2 записи на каждый маршрут IPv6

• Поддержка до 32K аппаратных записей коммутации L3 по IPv4/IPv62
   - 1 запись на каждый маршрут IPv4
   - 2 записи на каждый маршрут IPv6

• Статическая маршрутизация
   - Макс. кол-во записей IPv4: 512
   - Макс. кол-во записей IPv6: 256

• Маршрут IPv4/IPv6 по умолчанию
• PBR (Policy-based Route)
• Null Route
• Route Preference
• Route Redistribution
• Graceful Restart (GR) Helper

• BFD (Bidirectional Forwarding Detection)
   - Статическая маршрутизация IPv4/v6
   - RIP
   - VRRP

• RIP v1/v2/ng

Многоадресная рассылка 3 уровня

• Фильтрация IGMP/MLD

Качество обслуживания (QoS)

• 802.1p
• 8 очередей на порт

• Обработка очередей
   - Strict Priority (SP)
   - Weighted Round Robin (WRR)
   - Strict + WRR
   - Weighted Deficit Round Robin (WDRR)

• Контроль перегрузки
   - Weighted Random Early Detection (WRED)

• 802.1Qbb Priority-based Flow Control (PFC) для порта 10GBase-X
• Управление полосой пропускания
   - На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с)
   - На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с)
   - Управление полосой пропускания по очереди (с мин. значением 8 Кбит/с)

• Поддержка следующих действий для потоков
   - Метка приоритета 802.1p
   - Метка предпочтения IP/DSCP
   - QoS на основе времени

• CoS на основе:
   - Порта коммутатора
   - Очередей приоритетов 802.1p
   - Внутреннего/внешнего VID
   - MAC-адреса
   - EtherType
   - IP-адреса
   - ToS
   - IP Precedence
   - DSCP
   - Типа протокола
   - Порта TCP/UDP
   - Класса IPv6-трафика
   - Метки потока IPv6

• Три цвета маркировки
   - trTCM
   - srTCM

Списки управления доступом (ACL)

• ACL на основе:
   - Приоритета 802.1p
   - VID
   - MAC-адреса
   - Ether Type
   - LLC
   - VLAN
   - IP-адреса
   - ToS
   - IP Precedence
   - Маски DSCP
   - Типа протокола
   - Номера TCP/UDP-порта
   - Класса IPv6-трафика
   - Метки потока IPv6

• Макс. кол-во записей ACL:
   - Входящих (аппаратных): 4К
   - Исходящих (аппаратных): 1К
   - Карта доступа VLAN: 3К

• ACL по расписанию

Технология Green

• Экономия электроэнергии за счет:
   - Определения статуса соединения
   - Определения длины кабеля
   - Выключения индикаторов
   - Выключения портов
   - Использования спящего режима

Безопасность

• Port Security
   - Поддержка до 12К MAC-адресов на порт/VLAN/систему

• Защита от широковещательного/многоадресного/одноадресного шторма
• D-Link Safeguard Engine
• Функция DHCP Server Screening
• Dynamic ARP Inspection
• IP Source Guard
• DHCP Snooping
• IPv6 Snooping
• DHCPv6 Guard
• IPv6 Route Advertisement (RA) Guard
• IPv6 ND Inspection
• Обнаружение проблем, связанных с совпадением сетевых адресов

• Предотвращение атак ARP Spoofing
   - Макс. количество записей: 64

• L3 Control Packet Filtering
• Unicast Reverse Path Forwarding (URPF)
• Сегментация трафика

• SSL
   - Поддержка TLS 1.0/1.1/1.2
   - Поддержка доступа IPv4/IPv6

• SSH
   - Поддержка SSH v2
   - Поддержка доступа IPv4/IPv6

• Предотвращение атак BPDU
• Предотвращение атак DoS
• Фильтрация NetBIOS/NetBEUI

AAA

• Аутентификация 802.1X:
   - Управление доступом на основе порта/узла
   - Назначение политики Identity-driven
   - Динамическое назначение VLAN
   - Управление полосой пропускания
   - Назначение ACL

• Управление доступом на основе Web (WAC):
   - Управление доступом на основе порта/узла
   - Назначение политики Identity-driven
   - Динамическое назначение VLAN
   - Управление полосой пропускания
   - Назначение ACL
   - Поддержка доступа IPv4/IPv6
   - Поддержка HTTPS

• Compound Authentication

• Управление доступом на основе MAC-адресов (MAC):
   - Управление доступом на основе порта/узла
   - Назначение политики Identity-driven
   - Динамическое назначение VLAN
   - Управление полосой пропускания
   - Назначение ACL

• Guest VLAN

• Microsoft NAP
   - Поддержка 802.1X NAP
   - Поддержка DHCP NAP

• Уровень привилегий для доступа к управлению
• Аутентификация на основе RADIUS и TACACS+
• Authentication Database Failover
• RADIUS/TACACS+ Accounting

OAM

• Диагностика кабеля
• 802.3ah Ethernet Link OAM
• D-Link Unidirectional Link Detection (DULD)
• Dying Gasp
• 802.1ag Connectivity Fault Management (CFM)
• Y.1731 OAM
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)

Управление

• NTP v3/v4
• Precision Time Protocol (PTP)

• Web-интерфейс
   - Поддержка доступа IPv4/IPv6
   - Поддержка SSL (HTTPS)

• Интерфейс командной строки (CLI)
• Telnet-сервер для доступа IPv4/IPv6
• Telnet-клиент для IPv4/IPv6

• SNMP
   - Поддержка v1/v2c/v3
   - Поддержка доступа IPv4/IPv6

• SNMP Trap
• TFTP-клиент для IPv4/IPv6
• FTP-клиент для IPv4/IPv6
• IPv4 SFTP-сервер
• RCP
• Системный журнал для сервера IPv4/IPv6
• SMTP
• RMON v1
   - Поддержка 1, 2, 3, 9 групп

• RMON v2
   - Поддержка группы ProbeConfig

• Журналирование вводимых команд
• LLDP/LLDP-MED
• D-Link Discover Protocol (DDP)
• DHCP Client option 12
• DHCP Auto-configuration
• DHCP Auto-image
• DHCP Relay option 60/61/62/18/37/82/125
• DHCP/DHCPv6 Local Relay
• DHCP-сервер
   - Поддержка назначения адреса IPv4/IPv6

• DHCPv6 Prefix Delegation (PD)
• Поддержка нескольких версий ПО / Поддержка нескольких версий конфигураций
• DNS Relay для IPv4/IPv6
• DNS-клиент для IPv4/IPv6
• Команды отладки
• Восстановление пароля
• Шифрование пароля
• Ping/Traceroute для IPv4/IPv6
• Microsoft® Network Load Balancing (NLB)
• Switch Resource Management (SRM)
• sFlow
• D-Link License Management System (DLMS)
• PD Alive

Функции Enhanced Image (EI)

VLAN

• Super VLAN

Маршрутизация 3 уровня

• BFD (Bidirectional Forwarding Detection)
   - OSPF

• BGP
   - BGP v4/v4+
   - 4bytes AS
   - Text/MD5 для BGP v4

• VRF-Lite
   - Статическая маршрутизация IPv4
   - RIP v1/v2
   - OSPF v2
   - BGP v4

• OSPF v2/v3
   - Макс. количество OSPF areas: 16
   - Stub area
   - NSSA area для OSPF v2
   - Пассивный интерфейс
   - Text/MD5 Authentication для OSPF v2

Многоадресная рассылка 3 уровня

• IGMP v1/v2/v3
• MLD v1/v2
• IGMP/MLD Proxy
• DVMRP v3
• PIM-DM/SM/SSM/SDM
• SSM Mapping для IPv4/IPv6
• Multicast Source Discovery Protocol (MSDP)

Функции MPLS Image (MI)

Маршрутизация 3 уровня

• IS-IS v4/v6

MPLS

• Label Distribution Protocol (LDP)
• PHP
• Virtual Private Wire Service (VPWS)
• Virtual Private LAN Service (VPLS)
• BGP/MPLS VPN
   - Многопротокольные расширения для BGP4
   - Virtual Routing Forwarding (VRF)

• LSP/VCCV/MPLS Ping/Traceroute

Стандарты

Стандарты MIB/IETF

• RFC 1065, RFC 1066, RFC 1155, RFC 1156, RFC 2578 MIB Structure
• RFC 1212 Concise MIB Definitions
• RFC 1213 MIBII
• RFC 1215 MIB Traps Convention
• RFC 1493, RFC 4188 Bridge MIB
• RFC 1157, RFC 2571, RFC 2572, RFC 2573, RFC 2574, RFC 2575, RFC 2576 SNMP MIB
• RFC 1442, RFC 1901, RFC 1902, RFC 1903, RFC 1904, RFC 1905, RFC 1906, RFC 1907, RFC 1908, RFC 2578, RFC 3418, RFC 3636 SNMPv2 MIB
• RFC 271, RFC 1757, RFC 2819 RMON MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, RFC 1643, RFC 1650, RF C2358, RFC 2665, RFC 3635 Ether-like MIB
• RFC 2668 802.3 MAU MIB
• RFC 2674, RFC 4363 802.1p MIB
• Interface Group MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 4022 MIB for TCP
• RFC 4113 MIB for UDP
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & TRACEROUTE MIB
• TFTP uploads and downloads (D-Link MIB)
• Trap MIB (D-Link MIB)
• RFC 4293 IPv6 MIB
• RFC 4293 ICMPv6 MIB
• Entity MIB
• RIPv2 MIB
• OSPF MIB
• IPv4 Multicast Routing MIB
• PIM MIB for IPv4
• IP Forwarding Table MIB
• RFC 4884 Extended ICMP to support Multi-Part Messages
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• DDM MIB (D-Link MIB)
• Private MIB
• MIB for D-Link Zone Defense
• DDP MIB
• LLDP-MED MIB
• RFC 791 IP
• RFC 768 UDP
• RFC 793 TCP
• RFC 792 ICMPv4
• RFC 2463, RFC 4443 ICMPv6
• RFC 826 ARP
• RFC 1338, RFC 1519 CIDR
• RFC 2474, RFC 3168, RFC 3260 Definition of the DS Field in the IPv4 and IPv6 Headers
• RFC 1321, RFC 2284, RFC 2865, RFC 2716, RFC 1759, RFC 3580, RFC 3748 Extensible Authentication Protocol (EAP)
• RFC 2571 SNMP Framework
• RFC 2572 SNMP Message Processing and Dispatching
• RFC 2573 SNMP Applications
• RFC 2574 User-based Security Model for SNMPv3
• RFC 1981 Path MTU Discovery for IPv6
• RFC 2460 IPv6
• RFC 2461, RFC 4861 Neighbor Discovery for IPv6
• RFC 2462, RFC 4862 IPv6 Stateless Address Auto-configuration• RFC 2464 IPv6 over Ethernet and definition
• RFC 2767 Dual Stack Hosts using the ‘Bump-In-the-Stack’ Technology
• RFC 3513, RFC 4291 IPv6 Addressing Architecture
• RFC 2893, RFC 4213 IPv4/IPv6 dual stack function
• RFC 3484 Default Address Selection for Internet Protocol version 6
• RFC 3621 Power Ethernet MIB

Физические параметры

Размеры (Д x Ш x В)

• 441 x 259,8 x 44 мм

Вес

• 3,74 кг

Условия эксплуатации

Питание на входе

• От 100 до 240 В переменного тока, 50-60 Гц

Макс. потребляемая мощность

• 42,4 Вт

Потребляемая мощность в режиме ожидания

• 28,1 Вт

Тепловыделение

• 144,58 БТЕ/час

MTBF (часы)

• 300 190,46

Уровень шума

• При высокой скорости вентилятора: 52,7 дБ
• При низкой скорости вентилятора: 45,3 дБ

Защита от статического электричества

• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)

Система вентиляции

• 2 вентилятора4

Температура

• Рабочая: от -5 до 50 °C
• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 95% без конденсата
• При хранении: от 5% до 95% без конденсата
